具有高级传感功能的 CapDrive® 超低功率压电驱动器 (BOS1921)

特性

• 高压低功耗压电驱动器
  • 在190 Vpk-pk和300 Hz下驱动100 nF，而消耗的功率仅为350 mW
  • 驱动高达 820 nF 的电容负载
  • 能量回收
  • 差动输出
  • 微型解决方案足迹，WLCSP 2.1x1.7毫米

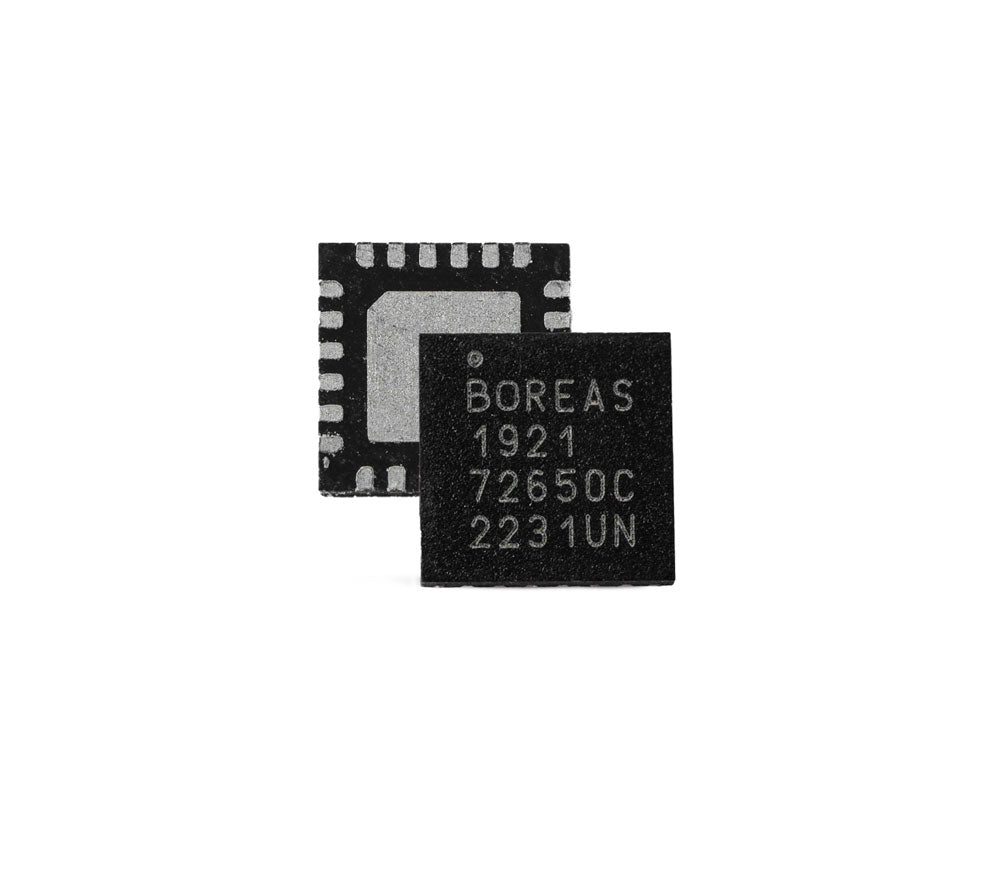

  • 解决方案占用空间小，QFN 4x4 mm
  • 低 BOM 成本
• 先进的压电感应能力
  • 7 mV 感应分辨率
  • 中断生成
  • 触觉反馈的自动触发
• 带有I3C/I2C的集成数字前端
  • 1024个样本的内部FIFO接口
  • 1.8V 至 5.0V 数字 I/O 电源
  • 波形合成器 (WFS)
  • 支持连续波形播放
  • SLEEP模式下的状态保留
• 快速启动时间小于300μs
• 多执行器同步化
• 3V至5.5V的宽电源电压范围

产品描述

BOS1921是一款基于Boreas专利的能量回收的单芯片压电执行器驱动器。 CapDrive™ 技术.它可以驱动波形高达190 Vpk-pk的执行器，同时在3至5.5 V的电源电压下工作。它的低功率和小尺寸使它成为需要最小功率消耗的各种应用的理想选择。

BOS1921具有高分辨率的压电感应能力，在满足检测条件时可以自动播放触觉反馈。

BOS1921差分驱动器实现了低失真波形和安静的执行器操作。所有设置都可以通过数字前端进行调整，以减少BOM。

数据和配置参数可通过其两线制的MIPI I3C接口轻松传达给BOS1921。MIPI I3C还向后兼容I2C，便于在大多数系统中集成。灵活的深层FIFO可以实现数字波形数据的流式播放，或传输突发数据以提高带宽效率。BOS1921还集成了一个波形合成器和2 kB的RAM波形存储器，以最小的通信带宽产生高清触觉波形。

一个专用的SYNC引脚可以使多个BOS1921控制器同步，在2μs内同时驱动多个执行器。

BOS1921的典型启动时间不到300μs，在大多数系统中，其延迟可以忽略不计。

各种安全系统保护BOS1921在发生故障时不受损害。
