用于汽车应用的 CapDrive® 强力压电驱动器 (BOS1211)

CapDriveTM驱动的 120 V 压电触觉驱动器
下载数据手册 现在订购

特性

  • AEC-Q100 2 级资质
  • 可扩展低功耗压电控制器
    • 专为 TDK PowerHap 120 V 推杆组合设计
    • 驱动高达 4 µF
    • 能量回收
    • 小型解决方案的足迹
  • 带 SPI 的集成式数字前端
    • 1024 个采样内部 FIFO
    • 2KB RAM 波形存储器
    • 波形合成器
    • 1.8 V 至 5.0 V 数字 I/O 电源
  • 压电传感接口
  • 多执行器同步化
  • 快速启动时间,< 500 µs
  • 连接至 12 V 电源总线

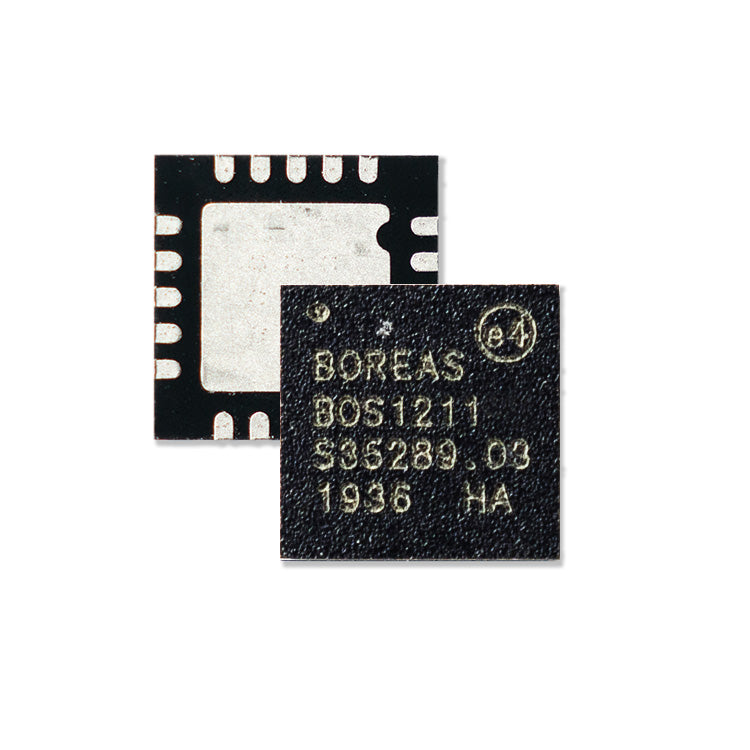

  • 采用可湿面 QFN-24 封装
卡驱动技术
用于汽车应用的 CapDrive® 强力压电驱动器 (BOS1211)
用于汽车应用的 CapDrive® 强力压电驱动器 (BOS1211)

产品描述

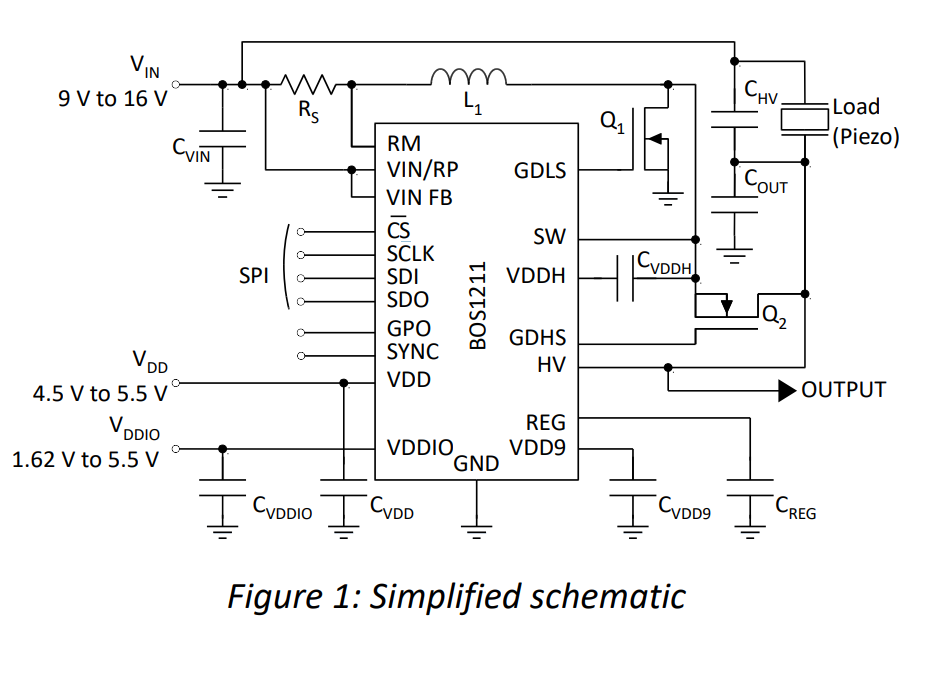

BOS1211 是基于我们的 CapDrive™ 专利技术的可扩展压电触觉控制器。它能以高达 120 V 的高清触觉低失真波形驱动 TDK 的 PowerHap 120 V 压电致动器或类似负载,工作电压为 12 V。BOS1211 集成了数字接口、用于降压-升压转换的低压侧和高压侧 NMOS 栅极驱动器以及压电感应功能。

BOS1211 可通过数字前端和 SPI 接口播放波形。灵活的深度 FIFO 接口使用户能够连续播放数字波形数据流或传输突发数据。该接口还集成了波形合成器和 2 kB RAM 波形存储器,以最小的通信带宽生成高清触觉波形,并支持两种波形生成模式:RAM 回放和 RAM 合成。

数字前端允许访问许多内部寄存器,以优化性能。BOS1211 具有压电感应接口,可检测压电致动器上施加的压力,自动播放触觉波形反馈,并将事件通知主机。

高速 SPI 可使设备共享多执行器系统的公共通信总线。引脚 SYNC 可同步同一系统中的多个控制器,使波形相位延迟小于 2 µs。

安全系统可在发生故障时保护设备不受损害。

参数规范

描述 BOS1921
电源电压最小值 9.0 V
电源电压最大值 16 V
I/O 电源电压最小值 1.62 V
I/O 电源电压最大值 5.5 V
满量程输出电压 120 V
静态电流(休眠) 8 µA
总谐波畸变 + 噪音 1 %
