CapDrive® Pilote piézoélectrique puissant pour l'automobile avec détection avancée (BOS1221)

Caractéristiques

• Contrôleur piézoélectrique évolutif à faible consommation
  • Conduit 0-120 V dans une charge de 4 μF à 300 Hz
  • Récupération d'Énergie
  • Petite empreinte de la solution
• Interface de détection de force piézoélectrique
  • Permettre la compensation du fluage piézoélectrique
  • Résolution de 4,1 mV
  • Événements de détection communiqués par des interruptions
• Front End Numérique Intégré Avec SPI
  • FIFO interne de 1024 échantillons
  • Mémoire de forme d'onde RAM de 2 kB
  • Synthétiseur de formes d'onde
  • 1.8 V à 5.0 V Digital I/O Supply
• Synchronisation multi-actionneurs
• Temps de démarrage rapide, < 500 µs
• Connexion à un bus d'alimentation 9-20 V
• Interruptions disponibles sur la broche GPO

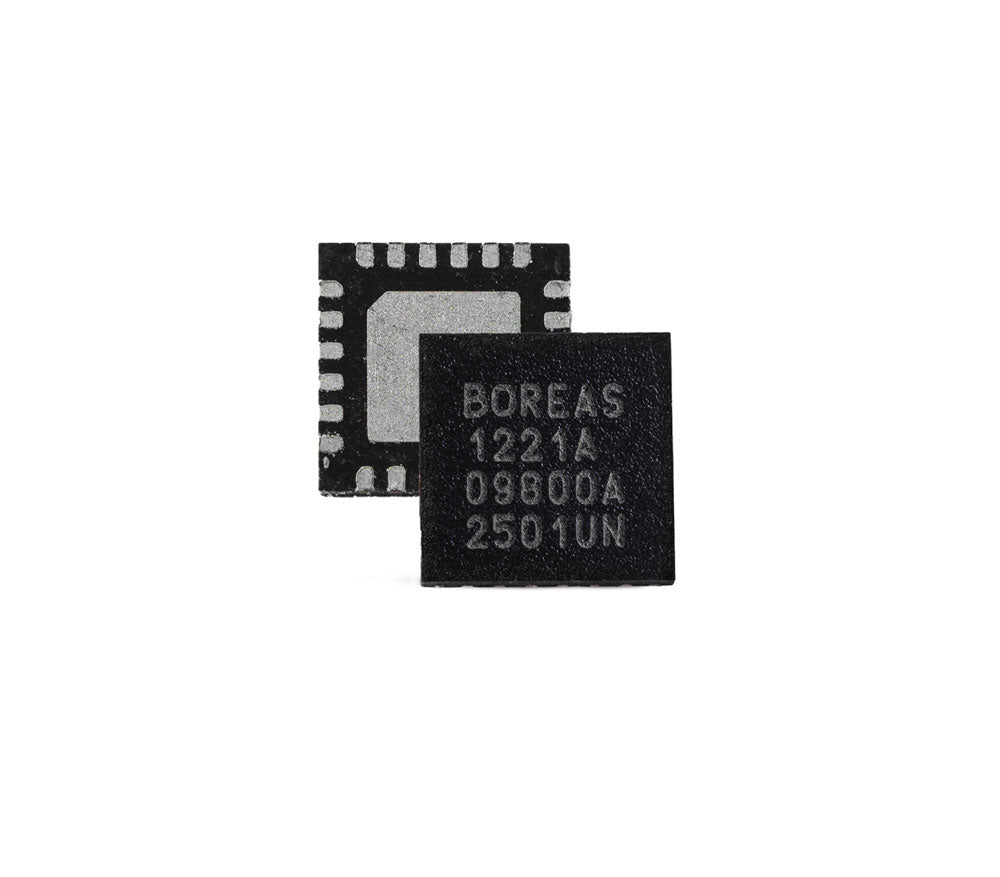

• Proposé dans un boîtier QFN-24 à flanc mouillable
• Viser la qualification AEC-Q100 Grade 2

Description du Produit

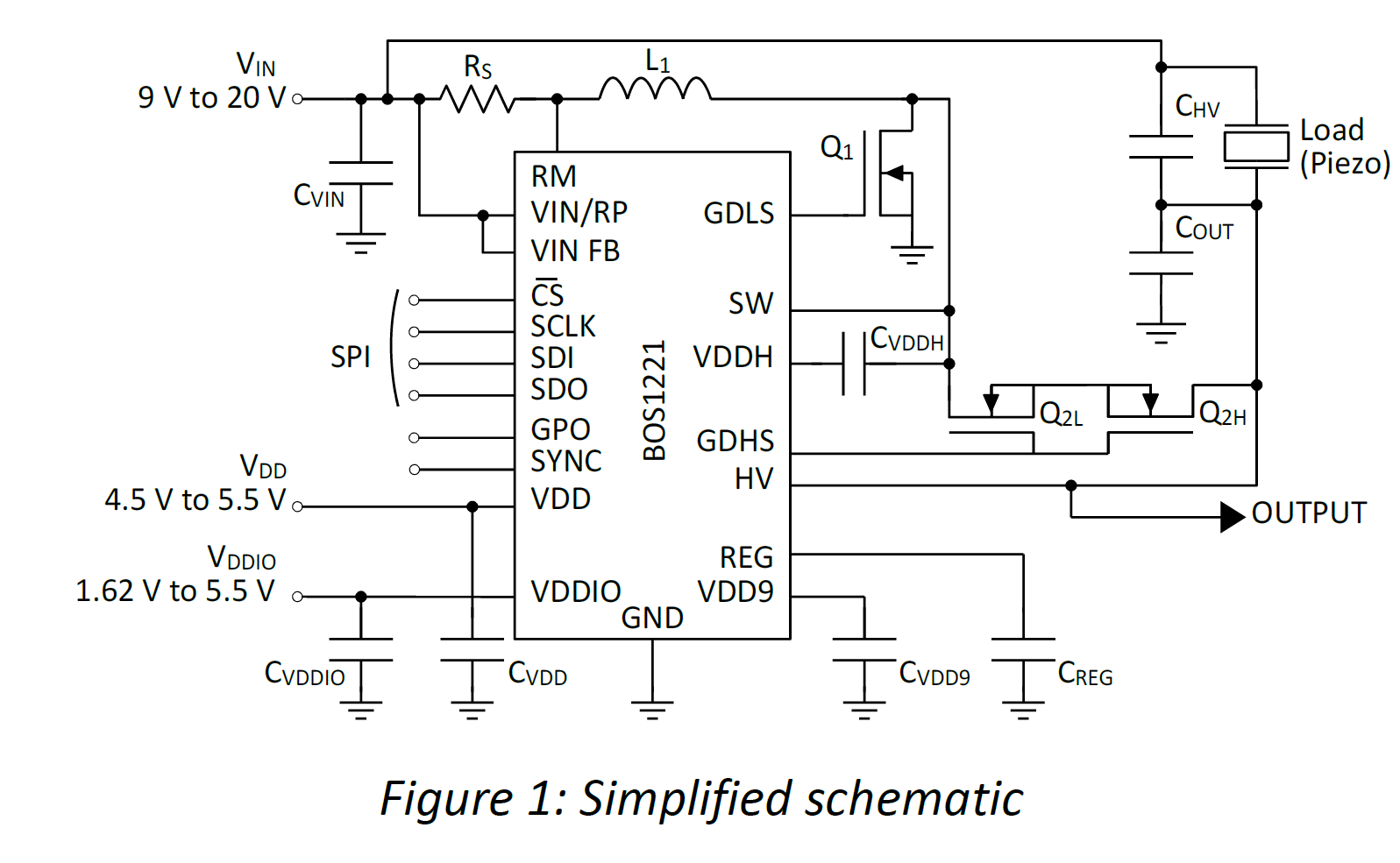

Le BOS1221 est un contrôleur haptique piézo évolutif basé sur la technologie brevetée CapDrive™ de Boreas. Il peut piloter des actionneurs piézo ou des charges similaires avec des formes d'ondes haptiques à faible distorsion allant jusqu'à 120 V et fonctionne à partir d'une plage de tension d'alimentation de 9 à 20 V. Le BOS1221 intègre une interface numérique, des pilotes de grille NMOS côté bas et côté haut pour la conversion buck-boost et une capacité de détection piézo améliorée.

Le BOS1221 lit des formes d'onde en utilisant son frontal numérique et son interface SPI. Une interface FIFO profonde flexible permet à l'utilisateur de diffuser en continu les données de formes d'ondes numériques pour la lecture ou de transmettre des données en rafale. L'interface intègre également un synthétiseur de formes d'ondes et une mémoire de formes d'ondes RAM de 2 Ko pour générer des formes d'ondes haptiques HD avec une largeur de bande de communication minimale, ce qui permet deux modes de génération de formes d'ondes : RAM playback et RAM synthesis.

Le frontal numérique donne accès à de nombreux registres internes afin d'optimiser les performances. Le BOS1221 est doté d'une interface de détection piézoélectrique qui peut mesurer avec précision la pression appliquée sur l'actionneur piézoélectrique, fournir un retour d'information haptique automatique et avertir l'hôte de l'événement.

Le SPI à grande vitesse permet au dispositif de partager un bus de communication commun pour un système à plusieurs actionneurs. La broche SYNC permet la synchronisation de plusieurs dispositifs BOS1221, ce qui leur permet de générer des formes d'onde simultanées avec un retard de phase inférieur à 2 μs.

La broche SYNC permet la synchronisation de plusieurs dispositifs BOS1221, ce qui leur permet de générer des formes d'onde simultanées avec un retard de phase inférieur à 2 μs.

Le BOS1221 comporte des drapeaux d'erreur et d'avertissement qui le protègent des dommages en cas de panne.
