CapDrive® 強大壓電式驅動器，適用於具有先進感應功能的汽車 (BOS1221)

功能

• 可擴展的低功耗壓電控制器
  • 以 300 Hz 輸出 0-120 V 至 4 μF 負載
  • 能量回收
  • 解決方案佔用空間小
• 壓電式力感應介面
  • 允許壓電蠕變補償
  • 解析度為 4.1 mV
  • 透過中斷通訊的感測事件
• 內建數位前端 SPI
  • 1024 個樣本內部 FIFO
  • 2kB RAM 波形記憶體
  • 波形合成器
  • 1.8 V 至 5.0 V 數位 I/O 供電
• 多執行器同步
• 啟動時間短， < 500 µs
• 連接至 9-20 V 電源匯流排
• GPO 引腳上可用的中斷

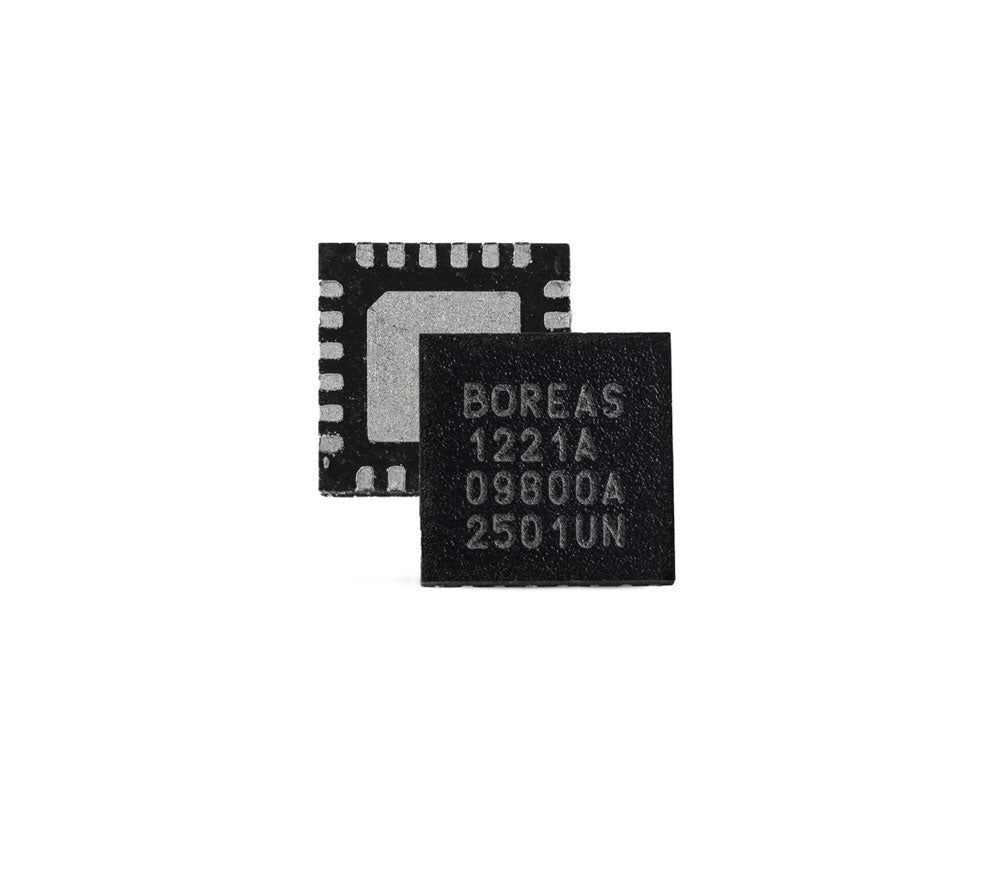

• 採用可濕性側面 QFN-24 封裝
• 以取得 AEC-Q100 2 級資格為目標

產品描述

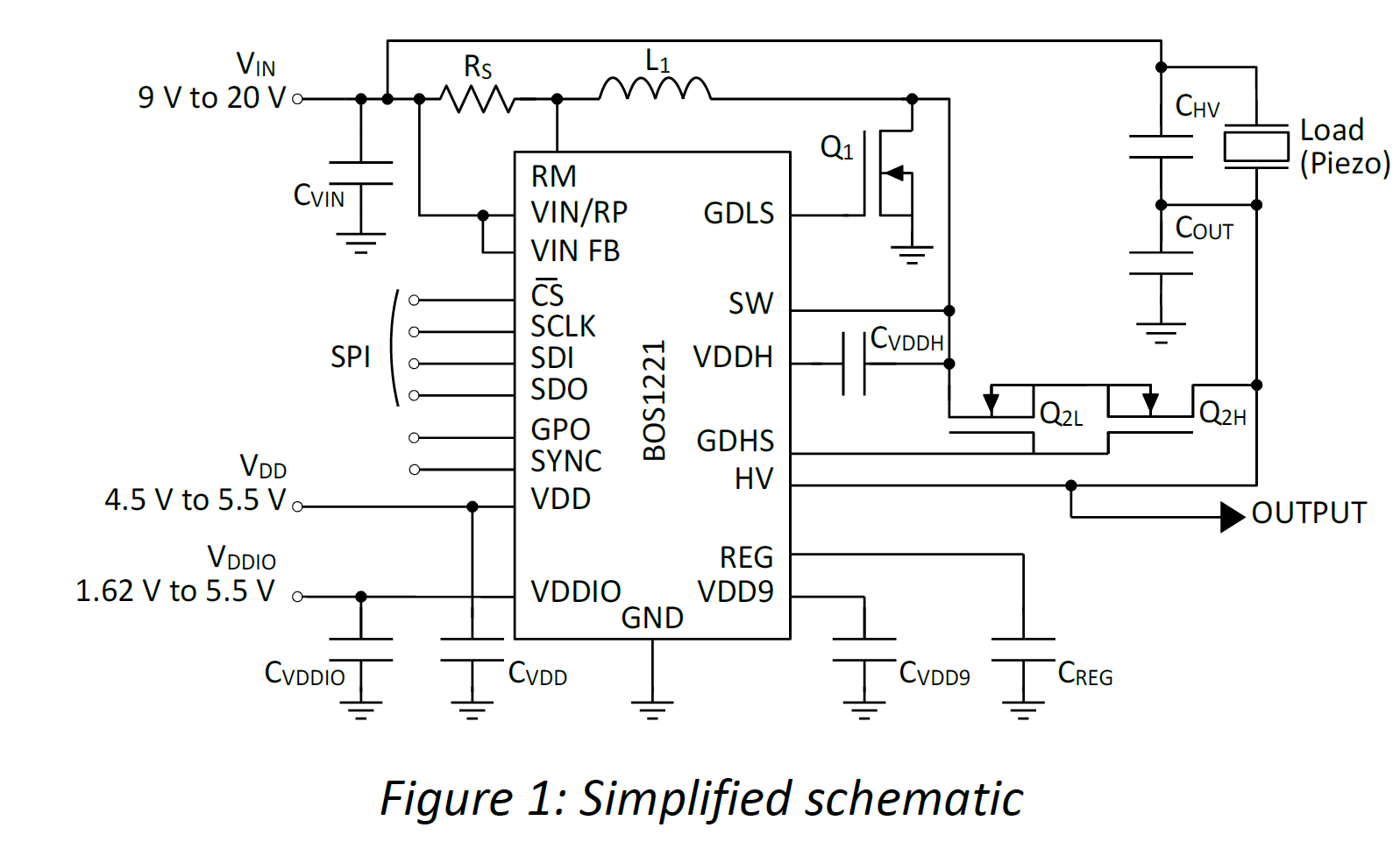

BOS1221 是基於 Boreas 專利 CapDrive™ 技術的可擴充壓電觸覺控制器。它能以高達 120 V 的低失真觸覺波形驅動壓電致動器或類似負載，工作電壓範圍為 9-20 V。BOS1221 整合了數位介面、用於降壓-升壓轉換的低側和高側 NMOS 閘極驅動器，以及增強的壓電感測能力。

BOS1221 可利用其數位前端和 SPI 介面播放波形。彈性的深度 FIFO 介面可讓使用者連續串流播放數位波形資料，或傳送突發資料。該介面還整合了波形合成器和 2-kB RAM 波形記憶體，能夠以最小的通訊頻寬產生 HD 觸覺波形，並支援兩種波形產生模式：RAM 播放和 RAM 合成。

數位前端可存取許多內部暫存器，以最佳化效能。BOS1221 具有壓電感測介面，可精確測量施加在壓電致動器上的壓力，自動播放觸覺波形回饋，並將事件通知主機。

高速 SPI 可讓裝置共用一條通訊匯流排，適用於多執行器系統。SYNC 引腳可實現多個 BOS1221 裝置的同步，使它們能夠同時產生相位延遲小於 2 μs 的波形。

SYNC 引腳可使多個 BOS1221 裝置同步，讓它們同時產生相位延遲小於 2 μs 的波形。

BOS1221 包括錯誤和警告標誌，可在發生故障時保護其免受損壞。
